    本系列风机是我公司最新采用CAD系统软件,经本系列风机根据使用场合的压力、风量和噪声的不同要求,可选用下列三种型式的风机:A: DWT-Ⅰ型轴流式屋顶风机:具有风量大,压力较离心式风机低的特点,适用于中低压、大流量的使用场合,根据用户需要还可以设计成双向旋转可逆式,更具有正反工况等效的特点。 B:DWT-ⅡDWT-Ⅲ型离心式屋顶风机,适用于风量较小,压力较高的场合,其中DWT-3型 风机特别适用于要求屋面干净清洁的场合下使用。本系列风机采用先进的CAD系统软件,经多目标优化设计开发,其中设计应用的同直径,不同转速,不同角度,不同叶型的方法,使其更具有良好的系统适配性,真正实现了节能降噪。风机除传动部件外,均采用FRP(玻璃钢)材质制作,表面采用进口胶衣树脂膜,曲面过渡柔和、美丽大方、实用性强、使用寿命特长。本风机的转动惯性小,动平衡精度高,动转平衡。对于抽送、排放易燃、易爆、腐蚀及高温及体的场合,我公司还可以专门设计防爆、阻燃型风机和采用特有树脂制成的高温风机技术可供顾客选择使用。
DWT-Ⅰ型轴流式屋顶风机
    本系列风机在原有轴流式屋顶风机的基础上,消化吸收国际技术研制开发的新一代产品,机号自3#-24#,。风量自1450-175000m3/h,全压自62-287Pa,具有效率高重量轻,噪声低,防腐性能优良等特点
    一,主要部件简介
    1,风筒风机座采用玻璃钢制作,具有质轻,耐腐蚀等特点,且与建筑物结构设计完美融合。
    2,风帽:采用玻璃钢制作,外表光洁,曲线优美,上百种颜色任选。
    3,叶片:采用玻璃钢制作,强度高使用寿命长,稳定性好。
    4,百叶:采用玻璃钢制作,开合灵活,通风性能良好,开启无碰撞声。
    5,防鸟网,安全网:采用金属网,安全性能好。
    6,电机:采用低噪声防水电机,运转性能稳定。

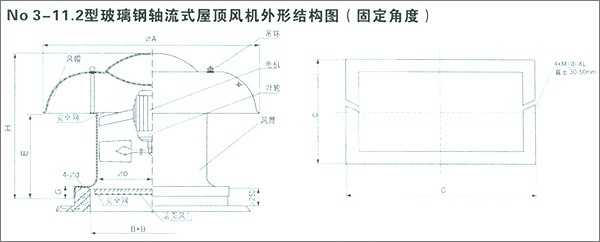

No3-11.2型玻璃钢轴流式屋顶风机安装尺寸
尺寸/型号 φA φD B G C E H M(d)×L
3 φ580 φ300 370 70 510 300 545 M8×250
4 φ650 φ400 470 70 630 340 585 M12×250
5 φ900 φ500 570 70 750 390 715 M12×300
6 φ1000 φ600 670 70 870 440 765 M12×300
7 φ1250 φ700 800 80 1000 480 950 M12×300
8 φ1340 φ800 900 80 1100 480 950 M12×350
9 φ1650 φ9000 1000 80 1250 480 950 M12×350
10 φ1650 φ1000 1100 80 1400 480 1105 M12×350
11.2 φ1800 φ1120 1240 80 1540 480 1105 M16×350




No12-20玻璃钢轴流式屋顶风机安装尺寸
尺寸/型号 φA φD B G C E H M(d)×L
12 φ1860 φ1200 1360 85 1660 500 1125 M16×350
14 φ2500 φ1400 1560 85 1900 600 1350 M16×400
15 φ2500 φ1500 1700 85 2040 600 1350 M18×400
16 φ3000 φ1600 1800 85 2160 600 1460 M18×450
18 φ3000 φ1800 2000 85 2400 600 1460 M18×450
20 φ3100 φ2000 2200 85 2600 600 1460 M20×450

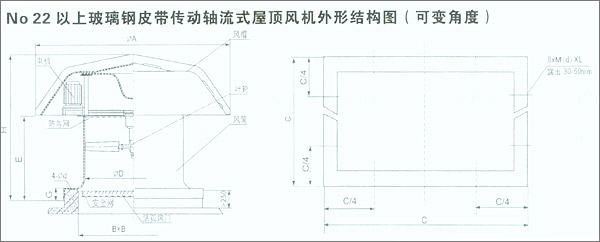

No22以上玻璃钢皮带传动轴流式屋顶风机安装尺寸
尺寸/型号 φA φD B G C E H M(d)×L
22 φ4200 φ2200 2400 50 2800 600 1500 M20×450
24 φ4200 φ2400 2600 50 3000 600 1500 M20×450

DWT-Ⅰ型轴流式屋顶风机性能参数(固定角度)
叶轮直径(mm) 风量 m3/n 全压pa 转速 r/min 装机容量kw 噪声dB(A) 最大重量kg
300 2600-3300 232-181 2580 0.37 ≤66 15
1450-1650 72-62 1450 0.06 ≤52
400 5300-7450 250-193 2850 0.75 ≤69 28
4580-5700 190-176 1450 0.55 ≤67
500 5600-8000 191-135 1450 0.55 ≤68 37
6400-7000 131-113 960 0.37 ≤63
4100-6000 96-88 720 0.25 ≤58
600 13000-15000 267-232 1450 1.5 ≤73 57
9100-11000 193-168 960 1.1 ≤67
7600-8500 136-111 720 0.55 ≤62
700 12500-17500 212-165 960 1.5 ≤69 85
9200-12000 177-141 720 0.75 ≤63
7200-9300 102-83 560 0.55 ≤59
800 23000-27000 228-175 960 2.2 ≤72 124
16000-20000 167-129 720 1.5 ≤66
12250-15750 121-78 560 0.75 ≤63
900 24000-34500 256-202 960 3 ≤76 146
24000-32000 177-126 720 2.2 ≤73
18600-24000 126-102 560 1.1 ≤67
1000 39000-50000 317-251 960 5.5 ≤81 216
35000-46000 183-141 720 3 ≤76
20000-28000 133-111 560 1.5 ≤69
1120 40400-56900 322-253 960 5.5 ≤82 258
40000-52500 183-138 720 3 ≤77
25000-32000 142-111 560 1.5 ≤71

DWT-Ⅰ型轴流式屋顶风机性能参数(可变角度)
叶轮直径(mm) 风量 m3/n 全压pa 转速 r/min 装机容量kw 噪声dB(A) 最大重量kg
1200 44000-57000 209-196 720 5.5 ≤73 279
33000-42000 148-126 560 3 ≤67
1400 57500-76700 268-250 720 7..5 ≤77 357
51500-69000 175-159 480 4 ≤69
1500 70000-88500 208-195 720 7.5 ≤78 386
55800-74750 165-149 480 4 ≤70
1600 81500-107500 256-235 720 11 ≤79 397
42600-61000 167-131 320 4 ≤70
1800 96450-129300 287-261 720 15 ≤80 562
74300-96250 143-122 480 5.5 ≤71
62500-79150 148-115 320 4 ≤66
2000 131000-168700 247-215 480 15 ≤78 721
95200-125500 132-118 320 5.5 ≤68
2200 16500-201600 210-193 480 15 ≤79 756
119500-155000 155-135 320 7.5 ≤71
2400 176500-220800 246-212 480 18.5 ≤54 856
135000-175000 188-148 320 11 ≤77
85000-140000 171-150 220 7.5 ≤70
