SJG,FSJG系列管道流风机
一、特性及应用
SJG、FSJG系列管道斜流风机是SWF系列混流风机的派生型产品，两者的基本原理特点相似。不同之处在于斜流风机采用鼓型风筒，从而改变叶轮形状达到斜流，而混流风机是在保持风筒不变径的前提下，内置之变径集流器，再主要的还是斜流风机的优化扭曲(亦叫斜流子午加速方法)特殊设计制作，同型号风机的风压斜流风机较混流风机高，该风机最适用于直管加压送风和排风。水平、垂直、吊装等均可，占地小、安装简便。

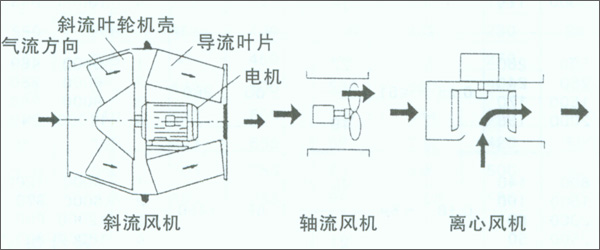

二、基本结构和空气流动状态的比较

三、用途
本系列管道斜流风机广泛应用于工矿企业、宾馆、饭店、体育馆等高层建筑的地下室及中央空调的配套，最适用于管道加压、送风和排风之用。
四、工作条件
1、温度-10℃-40℃之间
2、湿度小于90％
3、灰尘不超过1OOrng／m3
4、三相、380V50Hz电源
五、标定代号说明
SJG：钢制斜流风机(鼓型)
FSJG：玻璃钢制斜流风机
SJG—BX：消音型斜流风机
BFSJG：玻璃钢制防爆斜流风机
SJG钢制、FSJG玻璃钢型斜流式风机技术性能参数
机号No 转速r/min 工况 风量m3/h 静压pa 功率kw 壳体噪声dB(A) 重量kg
2F 1450 1 200 110 0.04 ≤58 16
2 400 91
3 500 70 12
4 600 54
2.5F 1450 1 300 180 0.12 ≤60 24
2 450 165
3 600 150 16
4 1000 110
3F 1450 1 500 260 0.25 ≤61 27
2 750 240
3 1500 170 19
4 2000 130
3.5S 960 1 800 140 0.18 ≤59 42
2 1500 100
3 2000 80 21
4 2500 50
3.5F 1450 1 1000 320 0.37 ≤61 45
2 2000 200
3 3000 190 21
4 4000 110
4S 960 1 1000 190 0.25 ≤60 61
2 2000 150
3 3000 11 22
4 4000 51
4F 1450 1 1500 420 0.75 ≤62 67
2 2500 390
3 4000 280 34
4 5000 220
4.5S 960 1 1500 360 0.37 ≤61 70
2 3000 275
3 4000 150 25
4 5000 100
4.5F 1450 1 2000 580 1.1 ≤68 80
2 4000 480
3 6000 350 34
4 7000 250
机号No 转速r/min 工况 风量m3/h 静压pa 功率kw 壳体噪声dB(A) 重量kg
5S 960 1 1500 360 0.75 ≤63 90
2 2500 290
3 4000 240 30
4 6000 150
5F 1450 1 2000 710 2.2 ≤69 110
2 4000 580
3 7000 48 41
4 10000 345
6S 960 1 3000 480 1.5 ≤65 150
2 6000 360
3 8000 260 37
4 11000 240
6F 1450 1 4000 1200 5.5 ≤75 165
2 8000 870
3 15000 690 96
4 18000 380
7S 960 1 4000 600 3 ≤72 215
2 8000 500
3 15000 350 54
4 18000 260
8E 720 1 6000 700 4 ≤68 372
2 10000 585
3 15000 510 160
4 25000 210
8S1 960 1 6000 780 5.5 ≤71 320
2 10000 700
3 15000 600 110
4 25000 400
8S2 960 1 6000 880 7.5 ≤72 360
2 10000 790
3 15000 685 150
4 25000 510

备注：1、F:1450r/min S:960r/min E:720r/min
2、表内重量上格为钢制重量，下格为玻璃钢制重量

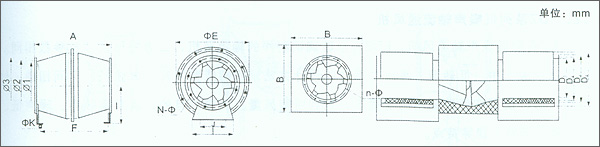

SJG、FSJG型斜流式风机安装尺寸
机号N0 A φE H φ1 φ2 φ3 F J I N一φ φE
2ZF 320 347 180 202 240 276 232 110 160 6-8 10.5
2.5ZF 390 417 215 252 290 326 306 150 200 6-8 10.5
3ZF 460 488 250 302 340 376 368 190 240 6-8 10.5
3.5Z(SF) 530 559 285 352 400 436 442 230 280 6-1 10.5
4Z(SF) 610 650 335 42 450 486 506 270 320 8-12 12.5
4.5Z(SF) 680 721 370 452 500 536 580 300 360 8-12 12.5
5Z(SF) 755 792 410 503 555 597 644 380 460 12-12 14.5
6Z(SF) 905 953 195 603 655 697 792 420 500 12-12 14.5
7Z(SF) 1050 196 560 703 755 797 940 500 600 16-12 16.5
8Z(S1S2E) 1190 1237 635 804 855 897 1088 580 700 16-12 16.5

SJG—BX配壳体消声参数
机号 2 2.5 3 3.5 4
D1 202 252 302 352 402
D2 240 290 340 400 450
D3 276 326 376 436 486
D4 406 456 506 556 606
n-φ 6-8 6-8 6-8 6-1 8-12
B 380 460 580 620 680
A 320 390 460 530 610
L 500 750 1000 500 750 1000 500 750 1000 500 750 1000 500 750 1000

机号 2.5 2.5 3 3.5 4
D1 452 503 603 703 804
D2 500 555 655 755 855
D3 536 597 697 797 897
D4 656 707 807 907 1008
n-φ 8-12 12-12 12-12 16-12 16-12
B 760 880 980 1120 1120
A 680 755 905 1050 1190
L 500 750 1000 500 750 1000 500 750 1000 500 750 1000 500 750 1000
